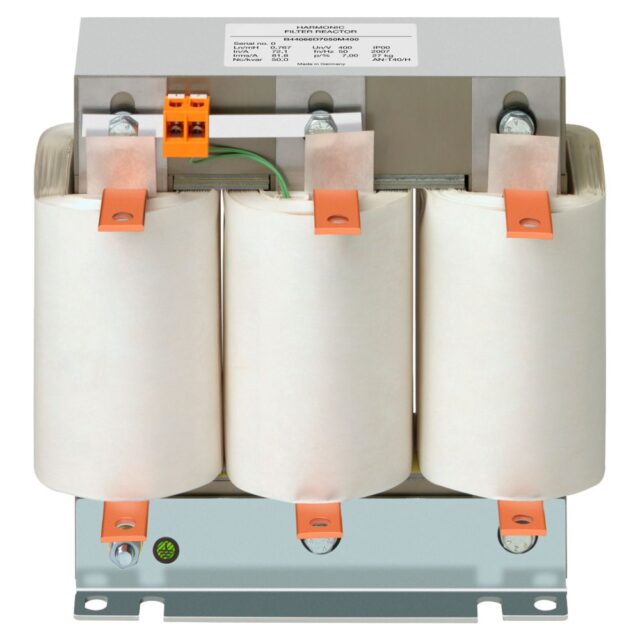

Reactores Antirresonantes para Corregir el FP y Filtrar Corrientes Armónicas
Reactores para instalaciones industriales donde predomina la 5ta armónica.
Evitan la resonancia paralelo y forman un filtro de absorción parcial de corriente 5ta armónica.
Para instalaciones con THDV > 3% o donde las cargas no lineales (variadores) superen el 15% del total de la potencia instalada.
Aptos para instalaciones hasta con un THDV = 6%, para valores mayores consultar por diseños especiales.
DESCRIPCIÓN
| MODELO y requerimiento de capacitores (no incluidos) | Código |
|---|---|
| «Reactor para 12,5KVAR-3x400V-50Hz-7% Usar en serie con 1 capacitor de 15KVAR-3x440V» |
79251 |
| «Reactor para 25KVAR-3x400V-50Hz-7% Usar en serie con 1 capacitor de 28 ó 30KVAR-3x440V» |
79253 |
| «Reactor para 50KVAR-3x400V-50Hz-7% Usar en serie con 2 capacitores de 28 ó 30KVAR-3x440V» |
79254 |
| «Reactor para 100KVAR-3x400V-50Hz-7% Usar en serie con 4 capacitores de 28 ó 30KVAR-3x440V» |
79257 |
Reactores para instalaciones comerciales donde predomina la 3ra armónica.
Evitan la resonancia paralelo y forman un filtro de bloqueo de las corrientes armónicas frente al capacitor.
| MODELO y requerimiento de capacitores (no incluidos) | Código |
|---|---|
| Reactor para 12,5KVAR-3x400V-50Hz-14% Usar en serie con 1 capacitor de 15KVAR-3x480V» |
79260 |
| Reactor para 25KVAR-3x400V-50Hz-14% Usar en serie con 1 capacitor de 30KVAR-3x480V» |
79261 |
| Reactor para 50KVAR-3x400V-50Hz-14% Usar en serie con 2 capacitores de 30KVAR-3x480V» |
79256 |
| Reactor para 100KVAR-3x400V-50Hz-14% Usar en serie con 4 capacitores de 30KVAR-3x480V» |
79259 |
